Школа яхтенного рулевого

Устройство и вооружение яхты. Рулевое устройство и шверт.



Учебник: "Школа яхтенного рулевого."
Составитель: Е. П. Леонтьев

Рис.29: Основные типы постоянных рулей: А - подвешенный за транцем, Б - подвешенный к плавнику за ахтерштевнем, В - отдельно стоящий с кронштейном, Г - балансирный, Д - руль моторно-парусной яхты.

Рули подразделяют на постоянные и подвесные.
Постоянные рули (рис. 29) ставят на килевых яхтах и подвешивают к ахтерштевню, плавнику фальшкиля, а также к специальному плавнику либо кронштейну.
Основные части постоянного руля (рис. 30): перо - деревянная или металлическая пластина; баллер - стержень, на котором укреплено перо; румпель - рычаг для поворота руля и гельмпорт - труба, через которую проходит верхняя часть баллера. На больших судах, где силы человека недостаточно, чтобы повернуть руль, вместо румпеля применяются различные рулевые приводы, позволяющие с помощью штурвала повернуть руль, не прилагая больших усилий.

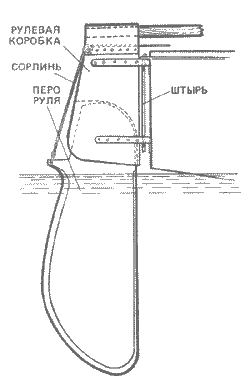

Рис.31 Подвесной руль швертбота.Рис.31: Подвесной руль швертбота.

Рис.32: Типы швертов.Руль подвешивается к ахтерштевню на петлях; нижняя часть баллера - пятка опирается на подпятник - основательную оковку, прикрепленную к ахтерштевню, дейдвуду или фальшкилю. Разновидностью постоянного руля является балансирный руль (рис.29,г), консольно, без петель, укрепленный на баллере, причем часть площади пера расположена впереди оси вращения. Давление набегающей воды на эту часть пера уменьшает усилие, необходимое для поворота руля.
Подвесные рули применяют на швертботах и килевых яхтах с обрезной транцевой кормой.
На швертботах часто встречается подвесной руль с подъемным пером (рис.31), у которого нет баллера, а перо на горизонтальной оси подвешено в деревянной или металлической рулевой коробке, в нее и вставлен румпель. Перо может быть приподнято или совсем поднято из воды сорлинем - тросиком, один конец которого (коренной) закреплен на пере, а другой пропущен через шкив на коробке или румпеле и может быть закреплен на румпеле в нужном положении.
На некоторых швертботах (например, класса "Финн") ставят руль, перо которого составляет с рулевой коробкой одно целое. Обычно такой руль делается из дерева или фанеры, перо его профилируется, а сам руль имеет крепление к транцу на петлях, позволяющее легко снимать перо при подходе к берегу или при вытаскивании швертбота на берег.

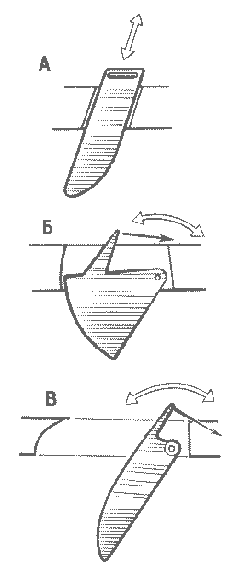

Рис.32: Типы швертов: А - кинжальный, Б - секторный, В - мечевидный.

Швертовое устройство состоит из шверта, швертового колодца и шверт-талей. Шверты изготовляют из листового металла (сталь, медные или алюминиевые сплавы) или дерева. Шверты бывают кинжальные и качающиеся.
Кинжальный шверт (рис.32,а) вставляется в швертовый колодец, как кинжал в ножны, и передвигается в нем поступательно. Кинжальные шверты неудобны тем, что при задевании за мель их заклинивает в колодце.
Кинжальными швертами снабжены швертботы юношеских классов "Оптимист" и "Кадет". Применяют их также на катамаранах.
Качающиеся шверты опускаются поворотом вокруг своей оси, бывают двух видов - секторные и прямые.
Секторный шверт (рис.32,б) имеет то преимущество, что при опускании его швертовая щель остается закрытой телом шверта, а за прямым швертом (рис.32,в), когда он опущен, остается открытой швертовая щель, создающая добавочное сопротивление корпуса. С другой стороны, когда секторный шверт выбран, он сильно выходит за пределы колодца и мешает экипажу. Поэтому секторные шверты делают главным образом на небольших швертботах (например, класса "Финн").
Прямой шверт меньше мешает и имеет еще одно достоинство: когда его подбирают, значительно смещается назад центр бокового сопротивления, и швертбот можно центровать на ходу.

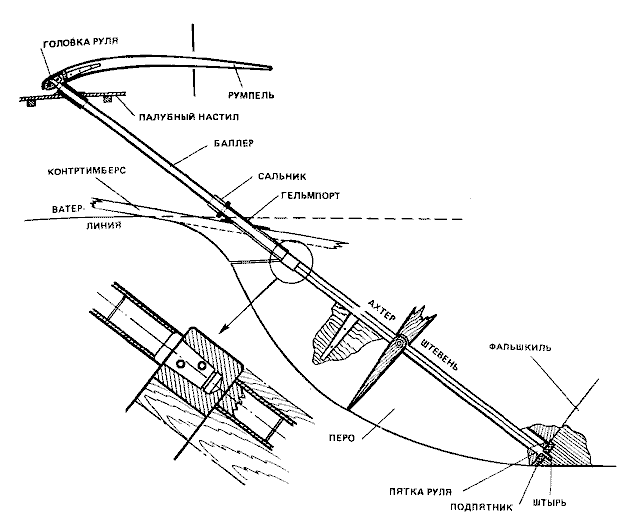

Рис.30: Руль и его части.

Рис.30: Руль и его части.

Для усиления эффекта перемещения центра бокового сопротивления применяют узкие, длинные, так называемые мечевидные шверты (рис.33,в). Ими снабжено большинство современных швертботов. Часто для уменьшения сопротивления шверты профилируют, то есть в поперечном сечении придают им профиль симметричного крыла самолета. Они дают некоторый выигрыш в лавировочных качествах за счет меньшего сопротивления. Чтобы уменьшить сопротивление широкой щели на выходе швертового колодца в днище, щель для профилированного шверта снабжают сальниками из листовой резины: когда шверт выбран, сальники смыкаются и закрывают щель.
Шверт вращается вокруг болта, под головку и гайку которого положены большие шайбы с кожаными или резиновыми прокладками для предохранения от подтекания.
Швертовый колодец (см. рис.27) имеет основание из двух досок, обычно дубовых, притянутых к килю болтами. Поверх основания набраны стенки из более тонких досок. Сзади и спереди колодец ограничен вертикальными стойками, к которым приклепываются основание и стенки. По верхнему обрезу колодца положен планширь. На него ложится резиновый буфер, надетый на болт рычага шверта и предохраняющий колодец от разрушения при ударе болта о планширь. Поперечную устойчивость колодца обеспечивает крепление его к флорам кницами или шпонками - вертикально поставленными поперечными досками. Часто колодец укрепляют специальной поперечиной, связывающей колодец (через планширь) с карлингсами и палубным настилом. На пластмассовых швертботах колодцы проще по конструкции - тонкостенный ящик, приформованный к усиленной обшивке днища.
