Справочник яхтсмена.

Навигация.

Знаки навигационной обстановки.



Источник: "Справочник яхтсмена".
Автор: Боб Бонд.

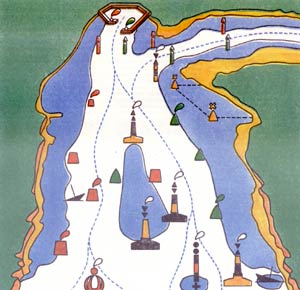

Схема   типичного фарватера, обставленного навигационными знаками по системе А.Схема типичного фарватера, обставленного навигационными знаками по системе А.

Навигационные знаки позволяют определить местоположение яхты и обеспечивают безопасность ее плавания. Все знаки - от мощных маяков до простых навигационных буев - имеют условные обозначения, и их обычно наносят на карту. Знаки отличаются по форме, цвету и характеристикам огня если они его имеют. Характеристики огней указывают на карте в сокращенном виде. На знаках могут быть установлены отличительные тоновые фигуры для быстрого распознавания днем. Некоторые знаки снабжены звуковыми сигнальными средствами (горн, свисток, колокол или гонг), ряд знаков предназначен для отражения радарных сигналов. В прошлом у каждой морской державы были свои собственные системы ограждения фарватеров, но в 1976 г. Международная ассоциация по обслуживанию маяков пришла к соглашению, по которому в мире приняты две системы ограждения. Систему А, сочетающую латеральную и кардинальную системы, используют в Европе, Индии, Австралии и частично в Азии, систему Б - латеральную систему - в Северной и Южной Америках и частично в Азии.

ЛАТЕРАЛЬНАЯ СИСТЕМА ОГРАЖДЕНИЯ.

Применяется для обозначения сторон фарватера (канала). Знаки левой стороны цилиндрической формы или в виде вехи всегда красного цвета. Топовая фигура - красный цилиндр; огонь, если он есть, - красный. Знаки правой стороны имеют форму конуса или вехи и всегда зеленый цвет. Топовый знак - зеленая коническая фигура вершиной вверх. Если буй оснащен огнем, он будет зеленым с характеристикой, не совпадающей с другими огнями.

КАРДИНАЛЬНАЯ СИСТЕМА ОГРАЖДЕНИЯ.

Кардинальные знаки, обозначающие опасные места или точки, характерные для навигации, соответствуют основным кардинальным точкам на картушке компаса. Размещают знаки так, как показано на рисунке. Четыре кардинальных знака (буи в виде столбов или вех) в дневное время различают по цветам и топовым фигурам. Ночью их опознают по проблесковым белым огням, имеющим различные характеристики.

ДРУГИЕ ЗНАКИ.

Система А содержит три знака других типов.
Знак "отдельной опасности" обозначает конкретную опасность, вокруг которой есть безопасный проход. В темное время суток его опознают по белому двухпроблесковому огню.
Знак "осевой" используют для обозначения середины рекомендованного фарватера. Если выставлен огонь, то он будет белого цвета, изофазный, затмевающийся или проблесковый с периодом 10 с. Специальные знаки обычно имеют произвольную форму, но сна не должна совпадать с формой других навигационных знаков, относящихся к основным в системах А и В.

Обозначения огней знаков кардинальной системы.
Северные: О.Ч.Пр. или Ч.Пр.
Восточные: О.Ч.Пр.(3) 5с или Ч.Пр.(3) 10с
Южные: О.Ч.Пр.(6) Дл.Пр. 10с или Ч.Пр.(6) Дл.Пр. 15с
Западные: О.Ч.Пр.(9) 10с или Ч.Пр.(9) 15с

Порядок установки знаков зависит от направления ограждаемого фарватера (канала) с моря. Направления расположения буев вокруг Великобритании.
Порядок установки знаков зависит от направления ограждаемого фарватера (канала) с моря.   Направления расположения буев вокруг Великобритании.

ОПРЕДЕЛЕНИЕ СТОРОН ФАРВАТЕРА.

Обычно суда следуют по фарватеру в обоих направлениях, поэтому надо знать правило определения сторон фарватера и расстановки навигационных знаков. Стороны фарватера рек, эстуариев и других водных путей определяют всегда одинаково - для судна, идущего со стороны моря. Так, по системе А при плавании вверх по реке или эстуарию буи по левому борту будут красными, а по правому - зелеными. В прибрежных водах буи расположены обычно по часовой стрелке вокруг берегового массива, но в районах, где различные страны делят одни и те же воды, это правило не всегда соблюдается. Однако на карте направление расположения буев всегда указывают стрелками, чтобы избежать недоразумений.

Знак "отдельная Знак "осевой". Специальные знаки.
Знак "отдельная опасность".
Горизонтальные красная и черная полосы с топовой фигурой в виде двух черных шаров. Может также иметь форму вехи.
Знак "осевой".
Красные и белые вертикальные полосы с топовой фигурой в виде красного шара. Может быть в виде столба или вехи.
Специальные знаки.
Всегда желтого цвета с топовой фигурой в виде креста.

ОГНИ НАВИГАЦИОННЫХ ЗНАКОВ.

Ночью многие навигационные знаки освещены, чтобы облегчить их определение. Маяки имеют самые мощные огни, которые видны на большом расстоянии. На береговых знаках используют огни средней мощности. К ним относят створные огни - пара знаков для проводки судов в узких фарватерах или для входа в гавань.
Знаки систем А и В обычно оборудованы огнями для короткой дистанции. Огни различных знаков отличаются друг от друга по характеристике - цвету, периоду и характеру свечения.
Характеристики огней приведены на карте в сокращенном виде, а полное их описание можно найти в книге "Огни и знаки" для данного района моря.
Обычно используют четыре основных цвета огней: белый, красный, зеленый и желтый, но возможны пурпурный, голубой и оранжевый цвета. Как правило, цвет огня соответствует цвету самого буя: так, красный левый латеральный буй ночью будет иметь красный огонь, зеленый буй - зеленый огонь и т. д.

Период огня.
Период огня - это время одного полного цикла изменения огня (проблесков, затмений), по окончании которого цикл повторяется. На картах указывают характеристику огня, число проблесков в скобках и период огня в секундах.
Характер огня Усл. обозн. Описание
П. Постоянный огонь
Пр. Проблесковый (продолжительность вспышки меньше периода затмения)
Зтм. Затмевающийся (продолжительность света больше периода затмения)
Изо. Изофазный (продолжительность света и темноты равны))
Гр.Пр.(3)

Группопроблесковый (группа из двух и более проблесков через равные промежутки)

Ч.Пр. Частопроблесковый (50 или 60 проблесков в минуту)
О.Ч.Пр. Очень частопроблесковый (100 или 120 проблесков в минуту)
прер.Ч.Пр. Прерывающийся, частопроблесковый
Гр.Зтм.(2) Группозатмевающийся (группа из двух и более затмений через равные промежутки
Цв. Огонь имеет цвет, отличный от белого
Мо.(U) Световой сигнал по азбуке Морзе

НАБЛЮДЕНИЕ ОГНЕЙ.

Для неопытного штурмана масса огней различных цветов и характеристик представляет значительную трудность. Один из наиболее важных факторов в определении огня - его период. Хотя некоторые люди умеют считать секунды довольно точно, все-таки лучше воспользоваться секундомером. Помните, что период отсчитывают от начала одной серии вспышек до начала другой - это полный цикл. Период огня следует измерять в течение трех полных циклов, прежде чем штурман сможет правильно определить его. Не торопитесь сделать вывод на основании визуальных наблюдений, что это именно тот буй, который вы ищите, пока не установите точно период его огня. В любом переходе штурман и команда должны знать и помнить характеристики буев, которые они ищут, чтобы определить их местоположение относительно яхты. Когда первый буй идентифицирован, остальные установить не так уж трудно. Приблизившись к первому бую, возьмите необходимые пеленги и идите по направлению к другим буям.

СЕКТОРЫ ОГНЯ.

На некоторых навигационных знаках, снабженных огнями (например маяках), используют цветные секторы для указания безопасного и опасного районов. Эти секторы отмечены на карте и в описании огней и знаков. На ограничивающих секторы пеленгах нанесены их истинные значения в направлении с судна на маяк. Для пользования пеленгами с борта яхты их следует перевести в компасные.
