Справочник яхтсмена.

На пути к мастерству.

Катамараны.



Источник: "Справочник яхтсмена".
Автор: Боб Бонд.



Катамараны - это легкие двухкорпусные суда, которые имеют большую площадь парусов, чем однокорпусные яхты, и поэтому могут достигать более высоких скоростей. Разнесенные на значительное расстояние корпуса обеспечивают катамарану повышенную начальную остойчивость. Кроме конструктивных особенностей, обусловленных наличием двух корпусов (например, центральная брезентовая или сетчатая палуба-трамплин, двойной руль, шпрюйт штага), есть и другие характерные отличия от однокорпусных гоночных яхт, связанные с управлением катамараном на высоких скоростях. Паруса катамарана значительно более плоские, грот имеет сквозные по всей ширине латы, обеспечивающие его жесткость. Управляют и гротом, и стакселем при помощи сложной системы блоков, что значительно облегчает их настройку. На катамаране устанавливают профилированную и поворачивающуюся мачту для более эффективного обтекания паруса потоком воздуха. Техника плавания на катамаране имеет некоторые отличия от плавания на однокорпусных швертботах. Поскольку катамараны более остойчивы, чем однокорпусные яхты, на них легче производить поворот фордевинд. Однако они тоже могут перевернуться, а иногда переворачиваются даже через нос. Это происходит в случае, когда катамаран идет с высокой скоростью и носовые оконечности корпусов зарываются в воду. Следует помнить, что самый быстрый курс для катамаранов - это бакштаг. Задача экипажа состоит в выборе таких курсов, на которых катамаран достигает максимальной скорости. Например, наиболее эффективно идти не чистым фордевиндом, а лавировать в бакштаг, меняя галсы.
Перед выходом в море на катамаране надо обязательно надевать водонепроницаемый костюм, так как из-за высокой скорости на яхтсменов попадает много воды, особенно в плохую погоду.

ТИПЫ КАТАМАРАНОВ.

"Дротик"

"Дротик"

"Единорог"

"Единорог"

"Хоби"

"Хоби"

Существует несколько типов катамаранов: "Хоби" - двухместный катамаран, "Единорог" - одноместный, "Дротик" - на нем ходят в одиночку без стакселя и вдвоем со стакселем. Каждый тип также имеет некоторые различия: например, на "Хоби" приподнятый над корпусами трамплин, а на "Спарке" отсутствует гик.

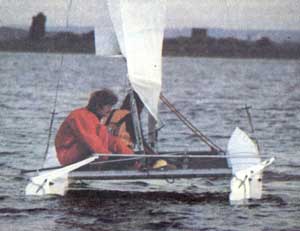

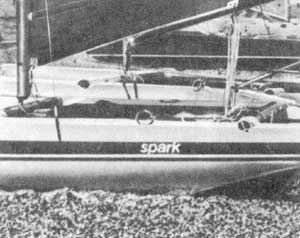

На небольшом легком катамаране "Спарк" грот поставлен без гика.

На небольшом легком катамаране "Спарк" грот поставлен без гика.

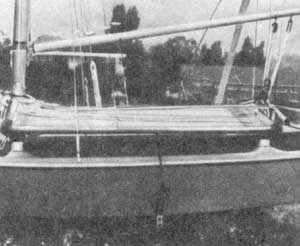

На катамаране "Доби" трамплин натянут на балки, возвышающиеся над корпусом.

На катамаране "Доби" трамплин натянут на балки, возвышающиеся над корпусом.

КАТАМАРАН "ТОРНАДО".

"Торнадо" - двухместный катамаран олимпийского класса с трапецией. Его обтекаемые корпуса изготовлены из стеклопластика и соединены двумя дюралевыми балками. Каждый корпус имеет шверт. Трамплин из прочной нейлоновой ткани натянут между корпусами и балками. Особое устройство мачты позволяет ей вращаться вокруг своей оси. Положение грота фиксируется фаловым замком на топе мачты. Многоблоковые шкотовые системы предназначены для настройки парусов. Ножные стропы и страховочный конец, который матрос крепит к "сбруе", фиксируют положение его тела при работе на трапеции.

Катамаран "Торнадо".

УПРАВЛЕНИЕ КАТАМАРАНОМ.

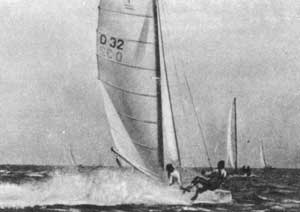

Катамаран "Торнадо" на курсе бейдевинд идет  с хорошей скоростью. Экипаж правильно балансирует яхту, так что  наветренный корпус едва касается воды.Техника управления катамараном в значительной степени зависит от его типа. Кажущееся ощущение устойчивости и безопасности двухкорпусных яхт часто бывает обманчиво. При управлении катамараном на больших скоростях необходимы способность к концентрации внимания и быстрая реакция, поэтому для начинающих яхтсменов катамараны слишком сложны. Управление катамараном на курсе обычно требует минимальной перекладки руля, но чтобы совершить поворот оверштаг или через фордевинд, необходимо приложить значительное усилие.

Катамаран "Торнадо" на курсе бейдевинд идет с хорошей скоростью. Экипаж правильно балансирует яхту, так что наветренный корпус едва касается воды.

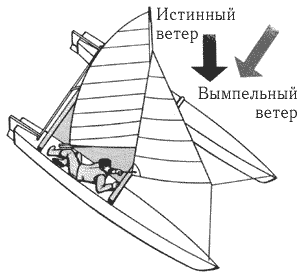

Для правильного управления катамараном надо хорошо понимать, чем отличается вымпельный ветер от истинного, так как высокая скорость катамарана способствует увеличению разницы между ними. Паруса должны быть соответствующим образом настроены, чтобы катамаран не потерял скорость и не остановился. Важно правильное положение матроса на катамаране, чтобы удерживать его на ровном киле и предотвращать зарывание носовых оконечностей корпусов в волны.


ПЛАВАНИЕ ОСТРЫМИ КУРСАМИ.

При плавании на катамаране самый легкий курс - галфвинд. В этом случае вымпельный ветер дует под более острым углом, чем истинный, и шкоты парусов выбирают "втугую". Основное средство управления парусами - это ползун гика-шкота, позволяющий отрегулировать угол, под которым парус стоит к ветру, без искажения его формы. Многие рулевые катамаранов управляют парусами, используя только ползун гика-шкота, оставляя самому гика-шкоту роль оттяжки гика. Оба шверта настраивают так же, как на однокорпусных швертботах. Однако ими можно работать независимо, меняя заглубление шверта либо подветренного, либо наветренного корпуса. Положение швертов имеет исключительно важное значение: если они слишком опущены - скорость падает; если слишком подняты - катамаран дрейфует бортом. Распределение веса экипажа должно исключать дифферент корпусов на нос или на корму, а наветренный корпус должен едва касаться поверхности воды.

Круто к ветру.
На курсе бейдевинд ползун гика-шкота смещают к ДП катамарана, а подветренный шверт опускают первым. На катамаране даже в умеренный ветер матрос должен откренивать на трапеции, а рулевой вывешиваться за борт. Когда яхта идет еще круче к ветру, оба шверта опускают полностью, а шкоты парусов максимально выбирают. Рулевой управляет катамараном, пользуясь указателем вымпельного ветра и стараясь скорее поддерживать высокую скорость судна, чем идти круто к ветру. Если скорость падает, надо увалить катамаран в полный бейдевинд и затем опять привести к ветру. Матрос и рулевой должны сидеть рядом, чтобы оказывать ветру наименьшее сопротивление, при этом наветренный корпус катамарана должен слегка касаться поверхности воды.

Поворот оверштаг.
Поворот оверштаг на катамаране - это маневр, вызывающий определенные трудности у тех, кто не имеет опыта плавания на катамаранах. Ошибка в управлении во время смены галса скорее всего приведет к остановке катамарана в положении левентик. Необходимо тренироваться и отрабатывать технику поворота, как это показано на рисунках справа.

КАК ПРОИЗВЕСТИ ПОВОРОТ ОВЕРШТАГ.

1. Рулевой и матрос проверяют, свободен ли район поворота. Рулевой подает команду "Приготовиться к повороту" и слегка уваливает катамаран.

1

2. Матрос снимает с утки стаксель-шкот, держа его натянутым (если  матрос находится на трапеции, то готовится вернуться на борт).

2

3. Рулевой командует "Поворот'' начинает перекладывать румпель  от себя и травить гика-шкот. Матрос немного травит стаксель-шкот.

3

4. Рулевой перекладывает румпель дальше от себя, оба яхтсмена начинают двигаться к ДП катамарана. Матрос берет новый стаксель-шкот.

4

5. Находясь в ДП, матрос дает возможность стакселю перейти на другой борт, а рулевой переносит удлинитель румпеля за гика-шкотом.

5

6. Матрос перемещается на новый наветренный борт, отдает старый стаксель-шкот. Рулевой перекладывает удлинитель румпеля на этот же борт.

6

7. Матрос выбирает стаксель-шкот, пока рулевой меняет руки на гика-шкоте и удлинителе и ставит румпель в ДП.

7

8. Рулевой выбирает гика-шкот, поворачивая мачту на новый галс, и перекладывает румпель, чтобы набрать скорость на новом курсе  крутой бейдевинд.

8

1. Рулевой и матрос проверяют, свободен ли район поворота. Рулевой подает команду "Приготовиться к повороту" и слегка уваливает катамаран.
2. Матрос снимает с утки стаксель-шкот, держа его натянутым (если матрос находится на трапеции, то готовится вернуться на борт).
3. Рулевой командует "Поворот'' начинает перекладывать румпель от себя и травить гика-шкот. Матрос немного травит стаксель-шкот.
4. Рулевой перекладывает румпель дальше от себя, оба яхтсмена начинают двигаться к ДП катамарана. Матрос берет новый стаксель-шкот.
5. Находясь в ДП, матрос дает возможность стакселю перейти на другой борт, а рулевой переносит удлинитель румпеля за гика-шкотом.
6. Матрос перемещается на новый наветренный борт, отдает старый стаксель-шкот. Рулевой перекладывает удлинитель румпеля на этот же борт.
7. Матрос выбирает стаксель-шкот, пока рулевой меняет руки на гика-шкоте и удлинителе и ставит румпель в ДП.
8. Рулевой выбирает гика-шкот, поворачивая мачту на новый галс, и перекладывает румпель, чтобы набрать скорость на новом курсе крутой бейдевинд.

ВЫХОД ИЗ ПОЛОЖЕНИЯ ЛЕВЕНТИК.

Если катамаран остановился носом против ветра (в левентик), необходимо установить руль в положение, противоположное заданному направлению движения. Затем растравить стаксель так, чтобы катамаран сносило ветром назад до тех пор, пока носы корпусов не повернутся в нужном направлении. Выбрав стаксель-шкот и переложив румпель на себя, надо быстро увалить катамаран на курс.

УКАЗАТЕЛЬ ВЫМПЕЛЬНОГО ВЕТРА.

Рулевой должен знать, что высокая скорость и ускорение катамаранов приводят к резким изменениям силы и направления вымпельного ветра. Поэтому следует применять указатели вымпельного ветра. Обычно "виндекс" (или флюгарку) ставят на топе мачты над передней шкаториной стакселя, чтобы регистрировать малейшее изменение направления вымпельного ветра, а затем оптимально настраивать паруса.

Выход из положения левентик.

Выход из положения левентик.

Указатель вымпельного ветра - "виндекс".

Указатель вымпельного ветра - "виндекс".

ПЛАВАНИЕ НА КАТАМАРАНЕ ПОЛНЫМИ КУРСАМИ.

При плавании на катамаране по ветру нельзя забывать один из главных принципов - никогда не следует идти курсом фордевинд. Вместо этого рекомендуется идти галсами или лавировать по ветру. Как известно, катамаран развивает наибольшую скорость на курсе бакштаг (выше, чем в фордевинд), поэтому желательно идти от одного бакштага к другому, производя повороты фордевинд. Многие однокорпусные яхты также ходят быстрее в бакштаг, чем в фордевинд, однако им нет смысла лавировать по ветру, поскольку скорости, набранной в бакштаг, недостаточно для компенсации дополнительно пройденного расстояния. Удерживая катамаран строго на курсе бакштаг, можно добиться максимальной скорости хода.

Швертбот. Катамаран.

Лавировка по ветру.

Лавировка по ветру.

Сплошной линией обозначено расстояние, пройденное от точки А различными курсами за одинаковое время. Рисунки (хотя они выполнены не в масштабе) показывают соотношение скоростей катамарана и швертбота на курсах от крутого бейдевинда до фордевинда.

ЛАВИРОВКА ПО ВЕТРУ.

Лавировка по ветру имеет много общего с лавировкой против ветра. При обучении технике лавировки лучше сначала лавировать против ветра, а затем возвращаться тем же путем по ветру. Необходимо довести до совершенства технику поворота фордевинд. Рулевой, производя поворот, переводит гик с одного борта на другой, а матрос переносит и настраивает стаксель, чтобы создать максимальную тягу. Нельзя проявлять медлительность при повороте фордевинд, иначе потеряется преимущество в скорости, получаемое за счет зигзагообразного курса.

НАСТРОЙКА ПАРУСОВ.

При лавировке по ветру очень важно уметь правильно настраивать паруса, так как на курсе бакштаг угол между направлениями истинного и вымпельного ветров наибольший. "Колдунчики" на парусах помогают определять направление воздушного потока. Начиная лавировать по ветру, следует разогнать катамаран на курсе галфвинд, а затем увалить на бакштаг. Пользуясь ползуном гика-шкота, надо настроить грот и развернуть мачту так, чтобы переднюю шкаторину вынесло вперед. Матрос должен лечь на подветренный корпус и оттянуть вниз стаксель-шкот. На некоторых катамаранах для этой цели используют специальную снасть, называемую оттяжкой Барбера.

ПЛАВАНИЕ НА ВОЛНЕНИИ.

Приведение к ветру на попутном курсе позволяет экипажу катамарана "Торнадо" увеличить скорость.Приведение к ветру на попутном курсе позволяет экипажу катамарана "Торнадо" увеличить скорость.

Обычно скорость распространения волн выше скорости парусных яхт, поэтому при плавании волны будут обгонять яхту. Если катамаран идет под углом к волне, он не удерживается долго на ее гребне, поскольку волны все равно опережают его. Очень важно сохранять максимальную скорость катамарана, чтобы как можно дольше удерживать его на одной волне. Для этого следует так маневрировать катамараном, чтобы увалить его и направить вниз по склону волны в момент, когда обе кормы катамарана начинают подниматься на волне. Если установить корпуса катамарана под некоторым углом к волне, то продлится время пребывания катамарана на ее гребне. Определить этот угол и удерживать катамаран в таком положении позволит только большой практический опыт и высокое профессиональное мастерство управления катамараном.


Правильная настройка парусов.

Правильная настройка парусов.

Скорость катамарана падает, когда его курс совпадает с  направлением распространения волн.

Скорость катамарана падает, когда его курс совпадает с направлением распространения волн. Носовые оконечности катамарана будут зарываться в гребень догоняемой волны.

Максимальную скорость катамарана можно удерживать достаточно долго, если он идет под углом к волне.

Максимальную скорость катамарана можно удерживать достаточно долго, если он идет под углом к волне. Вероятность зарывания носовых оконечностей в волну уменьшится.

КРЕН И ДИФФЕРЕНТ.

Помимо выбора положения катамарана относительно волны необходимо также контролировать распределение веса экипажа. Продольные перемещения матроса даже при небольшом волнении оказывают существенное влияние на скорость катамарана. Таким образом можно достичь максимальной скорости и удерживать ее достаточно долго.

1. Когда корма катамарана поднимается на волне, постарайтесь набрать скорость. Немного приведитесь к ветру, набрав скорость, увалите.

1

2. Когда кормовой бимс находится на гребне волны, быстро переместитесь немного вперед, чтобы не дать носу катамарана подняться.

2

3. Старайтесь идти на гребне волны как можно дольше. Когда скорость катамарана снизится, приведите катамаран к ветру и перемещайтесь назад в корму.

3

4. Приготовьтесь к подходу новой волны. Когда она поднимет корму катамарана, повторите первый шаг.

4

1. Когда корма катамарана поднимается на волне, постарайтесь набрать скорость. Немного приведитесь к ветру, набрав скорость, увалите.
2. Когда кормовой бимс находится на гребне волны, быстро переместитесь немного вперед, чтобы не дать носу катамарана подняться.
3. Старайтесь идти на гребне волны как можно дольше. Когда скорость катамарана снизится, приведите катамаран к ветру и перемещайтесь назад в корму.
4. Приготовьтесь к подходу новой волны. Когда она поднимет корму катамарана, повторите первый шаг.

ПЛАВАНИЕ НА КАТАМАРАНЕ В ШТОРМОВУЮ ПОГОДУ.

Разнесенные на достаточное расстояние и жестко скрепленные корпуса катамаранов дают возможность безопасно плавать в очень суровых условиях. Как и для других гоночных судов, умеренный ветер является прекрасным условием для тренировок и приобретения опыта хождения на катамаране с оптимальной скоростью. Матросы могут отрабатывать приемы обращения с трапецией при лавировке, быстрого возвращения на трамплин и выхода на трапецию в оптимальном положении - у кормового бимса.
Однако ходить на катамаране в сильный ветер (в штормовую погоду) могут позволить себе только опытные яхтсмены. Следует помнить два основных условия: поддерживать максимальную скорость катамарана при плавании острыми курсами; не допускать отрыва корпусов от поверхности воды, потравливая для этого шкоты парусов и уваливая катамаран при порывах ветра (шквалах).
В штормовую погоду следует ограничивать количество галсов при лавировке, выбирая для поворотов моменты, когда волна становится меньше. Если не удается сделать поворот оверштаг, надо переложить руль на противоположный борт и завершить поворот на заднем ходу. На курсе бакштаг для уменьшения кренящего момента придется часто поднимать шверты. Однако при поворотах шверты заглубляют на 3/4 их длины. Экипажу следует размещаться ближе к корме, за исключением случаев, когда катамаран, ускоряясь, идет вниз по склону волны. Скорость катамарана на волнении меняется достаточно быстро, поэтому экипажу необходимо надежно закрепиться ножными стропами и страховочными концами.
Брызги от разрушающихся волн затрудняют иногда видимость и некоторые яхтсмены для защиты глаз используют лыжные или купальные очки. Следует надевать дополнительную защитную одежду, так как удары брызг достаточно чувствительны.

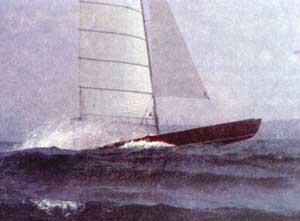

Катамаран идет курсом бакштаг в сильный ветер. Матрос и рулевой располагаются близко к корме. Катамаран идет курсом бакштаг в сильный ветер. Матрос и рулевой располагаются близко к корме.

Катамараны идут курсом бакштаг в сильный ветер. В обоих случаях матрос и рулевой располагаются близко к корме.

ВОССТАНОВЛЕНИЕ КАТАМАРАНА.

Основная причина опрокидывания катамарана - как правило, его большая скорость. Однако катамаран может с легкостью опрокинуться и на небольшой скорости, если шкоты парусов выбраны слишком туго. Это объясняется тем, что команде не удается достаточно быстро отреагировать на поведение катамарана при порывах ветра, и он переворачивается через подветренный корпус. Значительно реже катамаран опрокидывается через нос, когда оба корпуса зарываются носом в волну. Это происходит обычно в штормовую погоду на высокой скорости. Если катамаран перевернулся, прежде всего нужно проверить, освободился ли матрос от трапеции.
Катамараны переворачиваются достаточно часто, и поэтому техника их восстановления должна быть хорошо отработана. Способы восстановления малого и большого катамаранов имеют отличия. Малые катамараны, например типа "Дротик", можно восстановить, погружая в воду оба носа или обе кормы, пока корпуса не встанут в воде вертикально. Затем катамаран можно легко толкнуть соответственно назад или вперед, чтобы возвратить его в нормальное положение для плавания. Большие катамараны восстанавливают, прикладывая усилие к верхнему корпусу и пользуясь стаксель-шкотом в качестве рычага. Если не удается восстановить катамаран самостоятельно, надо прибегнуть к посторонней помощи.

ВОССТАНОВЛЕНИЕ БОЛЬШОГО КАТАМАРАНА.

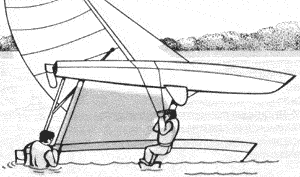

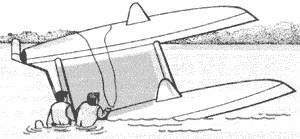

Один член экипажа хватает стаксель-шкот, а другой притапливает нос или корму. Когда катамаран придет в нормальное положение, матрос должен быстро подняться на борт, чтобы не дать ему уплыть без экипажа.

1. Рулевой и матрос подплывают к катамарану со стороны днища. Матрос хватает стаксель-шкот, а рулевой  придерживает корпус.

1. Рулевой и матрос подплывают к катамарану со стороны днища. Матрос хватает стаксель-шкот, а рулевой придерживает корпус.

2. Матрос использует шверт и стаксель-шкот, чтобы приложить усилие к верхнему корпусу, а рулевой давит на нижний корпус.

2. Матрос использует шверт и стаксель-шкот, чтобы приложить усилие к верхнему корпусу, а рулевой давит на нижний корпус.

ВОССТАНОВЛЕНИЕ МАЛОГО КАТАМАРАНА.

Малые катамараны типов "Дротик" и "Единорог" могут быть восстановлены, если их погружать в воду носом или кормой, пока корпуса не встанут вертикально. Из этого положения их можно легко привести в нормальное.

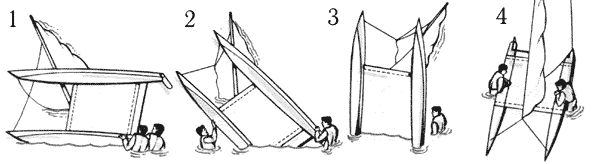

Восстановление малого катамарана.

1. Рулевой и матрос подплывают к корме или носу катамарана и притапливают соответствующую оконечность.
2. Когда верхний корпус коснется воды, экипаж пытается поставить катамаран в вертикальное положение.
3. Когда корпуса встанут вертикально, рулевой и матрос толкают катамаран так, чтобы он опустился в нормальное положение.
4. Когда катамаран восстановлен, экипаж быстро поднимается на борт.

СБОРКА КАТАМАРАНА.

Большинство катамаранов имеют большую ширину и должны быть демонтированы для перевозки, а затем заново собраны на месте плавания. На рисунке показан порядок сборки катамарана "Дротик" - одного из наиболее простых. Два человека, имея небольшой опыт, могут собрать его за несколько минут. Для сборки следует выбрать ровную площадку. Если площадка имеет бетонное или какое-либо другое твердое покрытие, надо подложить старые покрышки под корпуса катамаранов, чтобы предотвратить их повреждение.

СОЕДИНЕНИЕ КОРПУСОВ.

Для соединения корпусов катамарана надо один из них положить бортом на грунт. Вставить носовой и кормовой бимсы в соответствующие гнезда на корпусе. Затем поставить корпус на киль и продеть бимсы в аналогичные гнезда на другом корпусе. Бимсы оснащены автоматическими замками, которые удерживают их в гнездах. Кормовой бимс оборудован погоном для ползуна гика-шкота, специальным устройством для натягивания трамплина и ножными ремнями.

Порядок сборки. 1. Соедините вместе корпуса. 2. Натяните трамплин. 3. Установите мачту. Соединение корпусов. Крепление бимсов.
Порядок сборки.
1. Соедините вместе корпуса.
2. Натяните трамплин.
3. Установите мачту.

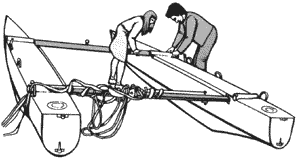

Соединение корпусов. Крепление бимсов.
Один человек вставляет бимсы в гнезда на корпусе. Затем оба корпуса кладут на кили и второй человек помогает закрепить бимсы.

КРЕПЛЕНИЕ ТРАМПЛИНА.

Сначала необходимо прикрепить трамплин к носовому бимсу. Боковые кромки трамплина надо провести через направляющие на корпусах до кормового бимса. Заднюю кромку трамплина вставляют в пластиковую трубку. Трамплин пришнуровывают к кормовому бимсу, пропустив шнуровку под погон гика-шкота и за пластиковую трубку, затем обтягивают шнур. Ножные ремни закрепляют на носовом бимсе.

УСТАНОВКА МАЧТЫ.

Перед установкой мачты надо положить ее вдоль трамплина так, чтобы шпор лежал на шаровом степсе. Для избежания вращения мачты во время ее постановки надо вставить штырь в отверстия в оковке шпора мачты и в шаре степса, развязать такелаж и прикрепить ванты и шпрюйт штага к корпусам. Затем следует поднять мачту, подсоединить штаг к шпрюйту, тросы трапеций к корпусам и шкоты к гику и стакселю.

Трамплин крепят к поперечной балке при помощи шнура, обводя его вокруг пластиковой трубки. При установке мачты в степс используют тягу за тросы трапеции, чтобы привести мачту в вертикальное положение. В шаровую опору - степс мачты вставляют штырь (ось). Трос трапеции прикреплен к скобе у ванты вблизи ножной петли.

Трамплин крепят к поперечной балке при помощи шнура, обводя его вокруг пластиковой трубки.

При установке мачты в степс используют тягу за тросы трапеции, чтобы привести мачту в вертикальное положение.

В шаровую опору - степс мачты вставляют штырь (ось).

Трос трапеции прикреплен к скобе у ванты вблизи ножной петли.
